Inconel 718 Clevis Pins to SAE J493 Clevis Pins

SAE J493 Clevis Pins

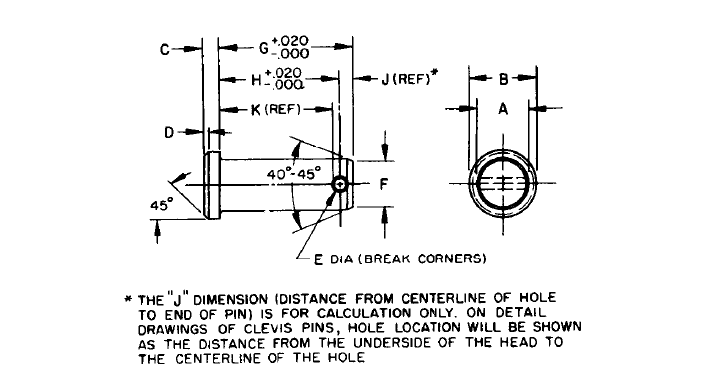

SAE J493 Clevis Pins Dimensions

Nominal Size	A Body Dia Max	A Body Dia Min	B Head Dia	C Head Height	D Head Chamfer	E Hole Dia Min	E Hole Dia Max	F Chamfer Dia Max	F Chamfer Dia Min	Length (H+J) Nom G⁽¹⁾	H Under Head to Center of Hole	J Center of Hole to End Ref	K Under Head to Edge of Nom Hole Ref
3/16	0.186	0.181	0.312	0.062	0.016	0.073	0.088	0.152	0.147	0.578	0.484	0.094	0.445
1/4	0.248	0.243	0.375	0.094	0.031	0.073	0.088	0.214	0.209	0.766	0.672	0.094	0.633
5/16	0.311	0.306	0.438	0.094	0.031	0.104	0.119	0.265	0.259	0.938	0.812	0.125	0.757
3/8	0.373	0.368	0.500	0.125	0.031	0.104	0.119	0.327	0.321	1.062	0.938	0.125	0.883
7/16	0.436	0.431	0.562	0.156	0.047	0.104	0.119	0.390	0.384	1.188	1.062	0.125	1.008
1/2	0.496	0.491	0.718	0.156	0.047	0.136	0.151	0.439	0.431	1.359	1.203	0.156	1.133
5/8	0.621	0.616	0.812	0.203	0.062	0.136	0.151	0.564	0.556	1.609	1.453	0.156	1.383
3/4	0.746	0.741	0.938	0.250	0.078	0.167	0.182	0.678	0.668	1.906	1.719	0.188	1.633
7/8	0.871	0.866	1.031	0.312	0.094	0.167	0.182	0.803	0.793	2.156	1.969	0.188	1.883
1	0.996	0.991	1.188	0.344	0.109	0.167	0.182	0.928	0.918	2.406	2.219	0.188	2.133
